Vysvětlení jádra statoru motoru a elektromotoru

Jádro statoru motoru je stacionární magnetická struktura v srdci každého elektromotoru – a jeho vrstvená konstrukce je nejdůležitějším faktorem při určování účinnosti motoru, tvorby tepla a hustoty výkonu. Lamely elektromotoru jsou tenké plechy z křemíkové oceli, obvykle o tloušťce 0,2–0,65 mm, naskládané a spojené dohromady, aby vytvořily jádro statoru. . Tato laminovaná struktura existuje speciálně pro potlačení ztrát vířivými proudy, které by jinak přeměnily významnou část příkonu motoru na odpadní teplo. Výběr správného laminovacího materiálu, tloušťky a metody stohování přímo určuje, kde se motor dostane na spektrum účinnosti – od základní průmyslové jednotky až po vysoce výkonný hnací motor EV.

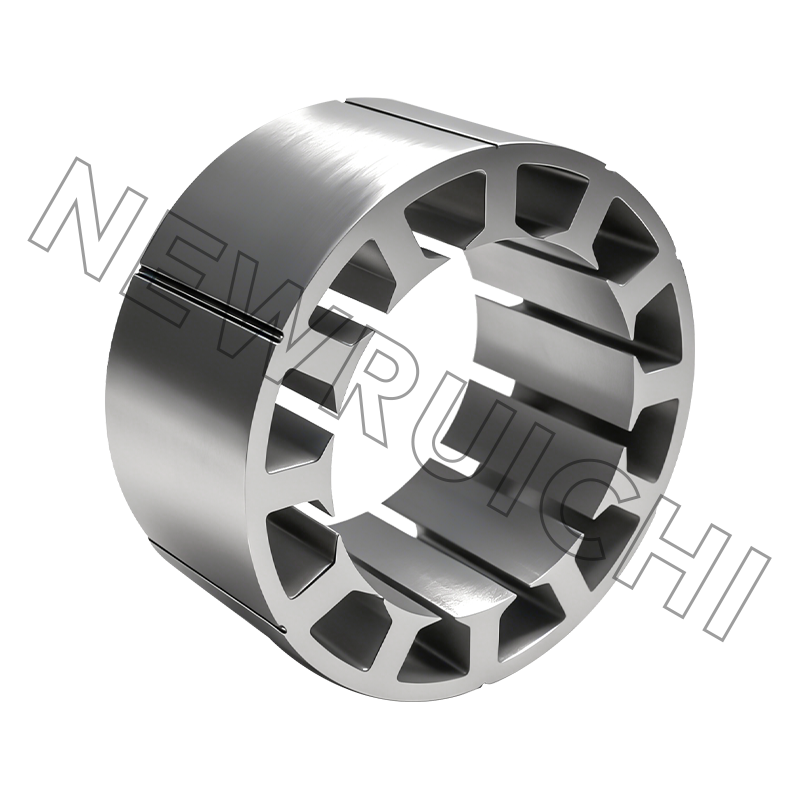

Co je jádro statoru motoru?

Jádro statoru je pevný vnější magnetický obvod elektromotoru. Jeho funkcí je nést střídavý magnetický tok generovaný statorovými vinutími a poskytovat nízkoreluktanční cestu, která soustřeďuje a směruje magnetické pole přes vzduchovou mezeru, aby interagovalo s rotorem. Tato magnetická interakce je to, co vytváří točivý moment – ​​základní výstup každého elektromotoru.

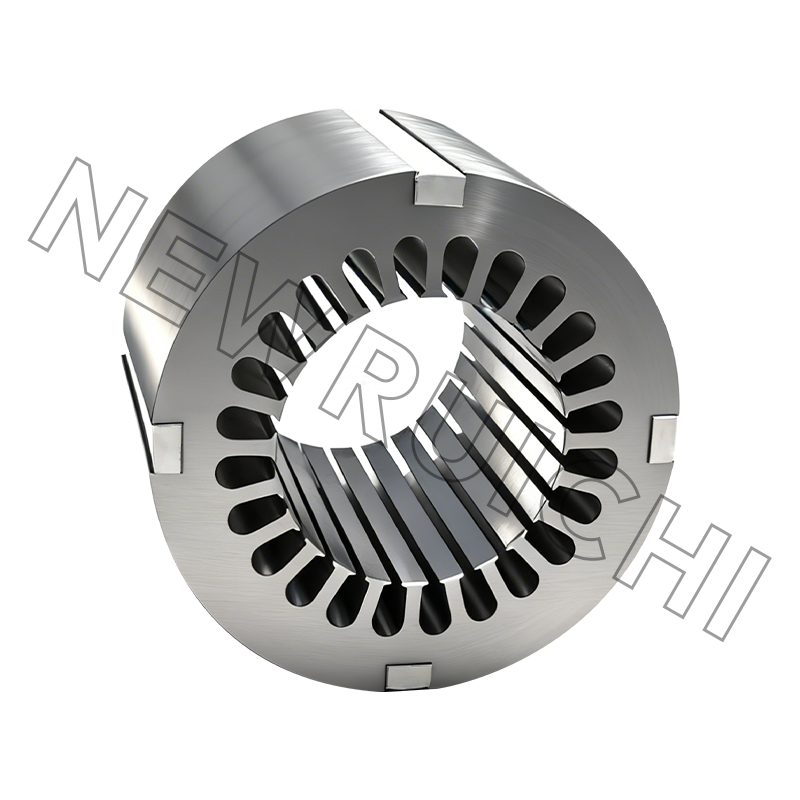

Konstrukčně se jádro statoru motoru skládá z válcového třmenu (zadní železo, které doplňuje magnetický obvod) a řady zubů vyčnívajících dovnitř směrem k rotoru, mezi nimiž jsou ve štěrbinách uložena měděná vinutí. Geometrie těchto zubů a drážek – jejich počet, šířka, hloubka a poměr mezi nimi – určuje momentovou charakteristiku motoru, prostorový faktor vinutí a akustické chování. V typickém 4-pólovém indukčním motoru může mít stator 36 slotů; servomotor s vysokým počtem pólů může mít 48 nebo více.

Jádro musí současně dosáhnout dvou soupeřících cílů: vysoká magnetická permeabilita (pro přenášení tavidla s minimálním odporem) a nízké ztráty jádra (pro minimalizaci energie rozptýlené jako teplo během každého magnetického cyklu). Konstrukce z laminované silikonové oceli je technickým řešením, které optimalizuje obojí v rámci praktických výrobních omezení.

Proč existují laminace elektromotorů: Fyzika ztráty jádra

Pokud by bylo jádro statoru vyrobeno z jednoho masivního bloku oceli, bylo by elektricky vodivé v celém svém objemu. Střídavé magnetické pole procházející jádrem by indukovalo cirkulační proudy – vířivé proudy – uvnitř sypkého materiálu, přesně jako měnící se tok transformátoru indukuje proud v sekundárním vinutí. Tyto vířivé proudy proudí v uzavřených smyčkách kolmých ke směru magnetického toku, a protože ocel má elektrický odpor, rozptylují energii jako teplo I²R.

Síla ztracená vířivými proudy se škáluje s čtverec jak tloušťky laminace, tak pracovní frekvence . Snížení tloušťky laminace na polovinu snižuje ztráty vířivými proudy přibližně o 75 %. Tento vztah dělá z tloušťky laminace jednu z nejdůslednějších konstrukčních proměnných v konstrukci elektromotorů – zejména s rostoucími provozními frekvencemi u pohonů s proměnnou rychlostí a vysokorychlostních aplikací.

Celková ztráta jádra v laminaci statoru má dvě složky:

• Ztráty vířivými proudy: Úměrné druhé mocnině frekvence a druhé mocnině hustoty toku. Řídí se především tloušťkou laminace a elektrickým odporem oceli.
• Ztráty hystereze: Energie se rozptýlila při obrácení magnetických domén v oceli s každým cyklem střídavého proudu. Úměrně frekvenci a hustotě toku zvýšené na přibližně 1,6–2,0 mocninu (Steinmetzův exponent, závislý na materiálu). Řídí se orientací ocelového zrna, obsahem křemíku a žíháním.

Rozřezáním jádra na tenké lamely, které jsou od sebe elektricky izolované, jsou cesty vířivých proudů omezeny na jednotlivé tenké plechy. Průřez, který je k dispozici pro cirkulaci vířivých proudů, je dramaticky zmenšen a ztráty odpovídajícím způsobem klesají. Stoh 0,35 mm laminací bude vykazovat zhruba 25–30krát nižší ztráty vířivými proudy než pevné jádro stejných rozměrů pracující na stejné frekvenci.

Materiály laminace statoru: Třídy a výběr křemíkové oceli

Dominantním materiálem pro statorové lamely je elektrotechnická ocel — skupina slitin železa a křemíku formulovaná speciálně pro magnetické aplikace. Obsah křemíku (typicky 1–4,5 % hmotnosti) slouží dvěma účelům: zvyšuje elektrický odpor oceli (snižuje ztráty vířivými proudy) a snižuje magnetostrikci (rozměrová změna oceli prochází během magnetizace, která je primárním zdrojem hučení motoru a slyšitelného hluku).

Elektrotechnická ocel neorientovaná vs

Elektroocel se vyrábí ve dvou širokých kategoriích. Neorientovaná (NO) elektrotechnická ocel má strukturu náhodného zrna, což mu dává přibližně jednotné magnetické vlastnosti ve všech směrech v rovině listu. Tato izotropie je nezbytná pro rotující statory strojů, kde se magnetický tok otáčí jádrem, když motor pracuje – materiál musí fungovat stejně dobře bez ohledu na směr toku. Prakticky všechny plechy statoru motoru používají neorientované třídy.

Elektrotechnická ocel orientovaná na zrno (GO). naproti tomu se zpracovává tak, aby vyrovnal zrna podél jedné osy (směr válcování), čímž se dosáhlo velmi nízké ztráty jádra v tomto směru. Používá se především v jádrech transformátorů, kde je směr toku pevný, a není vhodný pro rotující statory strojů.

Standardní tloušťky laminace a jejich aplikace

Volba tloušťky laminace je rovnováhou mezi ztrátovým výkonem jádra a výrobními náklady. Tenčí laminace snižují ztráty, ale zvyšují počet požadovaných archů, zvyšují náklady na lisování a stohování a vyžadují užší rozměrové tolerance.

Pokročilé materiály: Amorfní a nanokrystalická jádra

Pro aplikace vyžadující absolutně minimální ztráty jádra – zejména vysokofrekvenční motory nad 1 kHz – amorfní kovové slitiny (jako je Metglas 2605SA1) nabízejí ztráty v jádře přibližně o 70–80 % nižší než nejlepší konvenční třídy křemíkové oceli. Amorfní kovy se vyrábějí rychlým tuhnutím z taveniny, která zabraňuje tvorbě krystalických zrn a vytváří skelnou atomovou strukturu s výjimečně nízkou hysterezní ztrátou. Kompromisem je, že amorfní páska se vyrábí ve velmi tenkých proužcích (typicky 0,025 mm), je křehká a je výrazně dražší a obtížněji se razí než běžná elektroocel. Nanokrystalické slitiny nabízejí střední cestu – nižší ztráty v jádře než křemíková ocel, lépe zpracovatelné než plně amorfní materiály.

Výroba statorových laminací: lisování, řezání a stohování

Výroba statorových lamel zahrnuje několik přísně kontrolovaných výrobních fází, z nichž každá ovlivňuje jak rozměrovou přesnost, tak magnetický výkon hotového jádra.

Progresivní lisování

Progresivní lisování je dominantní výrobní metodou pro velkoobjemové laminování statoru. Cívka pásu elektrotechnické oceli je vedena vícestupňovým lisovacím nástrojem, který postupně razí otvory štěrbin, vnější profil, drážky pro pero a jakékoli další prvky v sekvenčních stanicích, než je dokončená laminace vystřižena na konečné stanici. Rychlost lisování 200–600 úderů za minutu je běžná pro laminace do průměru 200 mm; větší laminace vyžadují nižší rychlosti, aby byla zachována rozměrová přesnost.

Vůle matrice – mezera mezi raznicí a matricí – je rozhodující pro kvalitu laminace. Nadměrná vůle způsobuje otřepy na řezné hraně, což zvyšuje mezilaminární kontakt a vytváří zkratové cesty pro vířivé proudy mezi sousedními lamelami, což přímo snižuje ztrátový výkon jádra. Průmyslová norma vyžaduje nižší výšky otřepů 0,05 mm pro většinu aplikací laminace motoru; přísnější limity platí pro tenké vysokofrekvenční laminace.

Laserové a drátové EDM řezání pro prototypy

Pro výrobu prototypů a malosériovou laminaci, řezání laserem a drátové elektrické výbojové obrábění (EDM) jsou primární alternativy k lisování. Řezání laserem nabízí rychlou obrátku a žádné náklady na nástroje, ale tepelně ovlivněná zóna podél řezných hran modifikuje mikrostrukturu elektrooceli – zvyšuje místní ztráty jádra o 15–30 % na řezných hranách. Tento efekt je proporcionálně významnější u úzkých zubů, kde tepelně ovlivněná zóna představuje větší zlomek celkového průřezu. Žíhání po řezání při 750–850 °C v řízené atmosféře může obnovit velkou část ztraceného výkonu.

Spojování, lepení a svařování stohu

Jednotlivé lamely musí být zpevněny do pevného svazku jader. Hlavní metody jsou:

• Blokování (clinching): Malé jazýčky vytvořené během lisování zapadají do odpovídajících prohlubní v sousedních laminacích a mechanicky drží stoh pohromadě. Rychlé a levné, ale vzájemné spoje vytvářejí lokalizované koncentrace napětí, které mohou zvýšit ztráty jádra o 3–8 % ve srovnání s nespojenými svazky.
• Laserové svařování: Švové svary podél vnějšího průměru nebo oblasti zadního třmenu spojují stoh. Svařovací teplo vytváří magneticky degradovanou zónu podél svarové linie, což typicky zvyšuje celkovou ztrátu jádra o 5–15 %. Používá se tam, kde je prioritou mechanická pevnost.
• Lepení (lepené svazky laminací): Každá laminace je před stohováním potažena tenkou vrstvou termosetového lepidla; sestava je vytvrzena pod tlakem. Lepené svazky mají nejlepší výkon při ztrátě jádra ze všech metod konsolidace (žádné mechanické namáhání, žádné tepelné poškození) a jsou stále více používány ve vysoce účinných EV motorech. Tloušťka adhezivního povlaku – obvykle 2–5 µm – slouží také jako mezilaminární izolace.
• Šroubování / průchozí šrouby: Šrouby procházejí zarovnanými otvory ve stohu. Jednoduché a robustní pro velké průmyslové motory, ale zavádí tlakové namáhání a potenciální magnetické zkraty v místech šroubů.

Konstrukce laminování statoru: Geometrie drážky a její vliv na výkon motoru

Geometrie drážky a zubu statorové lamely je jedním z nejdůslednějších konstrukčních rozhodnutí v motorovém inženýrství. Ovlivňuje současně faktor plnění mědi, rozložení hustoty magnetického toku, svodovou indukčnost, točivý moment ozubení a slyšitelný hluk – díky čemuž je návrh slotu optimalizačním problémem, který vyvažuje více konkurenčních požadavků.

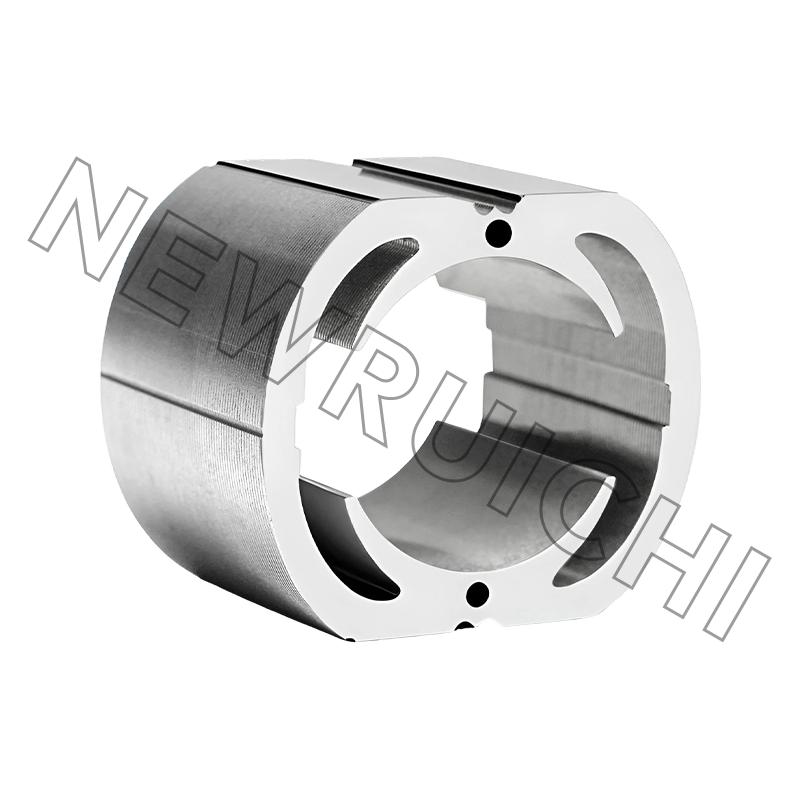

Otevřené vs. polouzavřené vs. uzavřené sloty

Otvor štěrbiny – mezera mezi sousedními hroty zubů na povrchu vzduchové mezery – je klíčovou konstrukční proměnnou. Otevřete sloty umožňují snadné vkládání předtvarovaných cívek, ale vytvářejí velké změny hustoty toku ve vzduchové mezeře (harmonické štěrbiny), zvyšují zvlnění točivého momentu a slyšitelný hluk. Polouzavřené sloty (částečně přemostěné hroty zubů) snižují drážkovací efekty za cenu poněkud obtížnějšího zavádění vinutí. Uzavřené sloty zcela minimalizují harmonické štěrbiny, ale vyžadují, aby byl drát vinutí provlečen malými otvory, což omezuje velikost vodiče a snižuje dosažitelný faktor plnění.

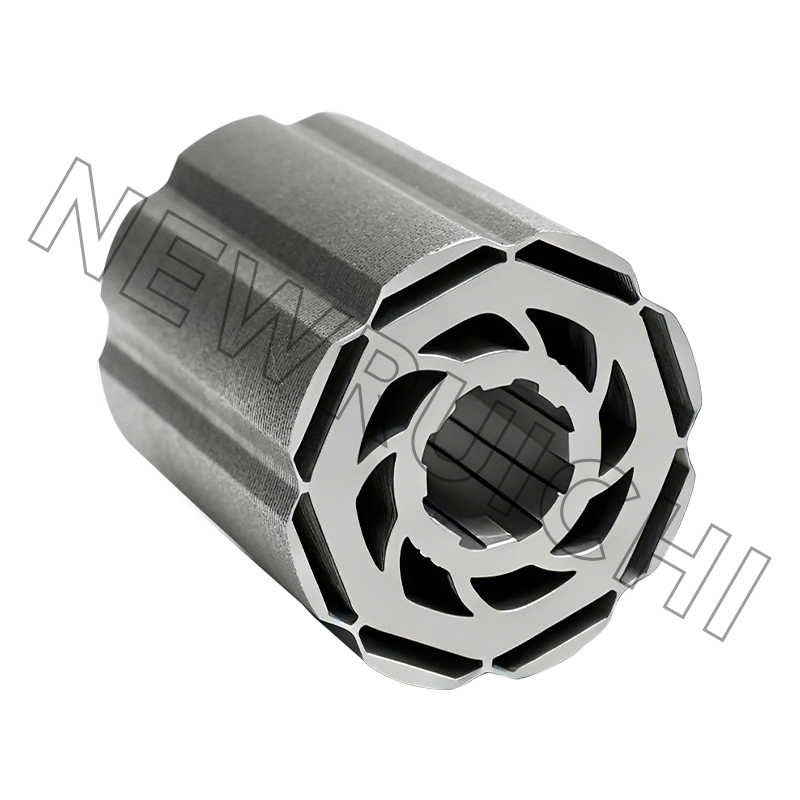

U synchronních motorů s permanentními magnety (PMSM) používaných v aplikacích EV jsou standardní praxí polouzavřené štěrbiny s šířkou špičky zubů zvolenou tak, aby se minimalizovala interakce ozubeného momentu s magnety rotoru. Otvor slotu je obvykle nastaven na 1–2násobek rozteče magnetických pólů dělený číslem slotu , vztah odvozený z harmonické analýzy hustoty toku vzduchové mezery.

Stohovací faktor a jeho dopad

Faktor stohování (také nazývaný faktor plnění laminace) je poměr skutečného objemu magnetické oceli k celkovému geometrickému objemu jádra, který zohledňuje izolační povlak mezi laminacemi. Typický stohovací faktor pro dobře vyrobené laminování motoru je 0,95–0,98 — což znamená, že 95–98 % průřezu jádra tvoří aktivní magnetický materiál.

Nižší než očekávaný stohovací faktor – způsobený nadměrnými otřepy, silnými izolačními povlaky nebo špatnou praxí stohování – snižuje efektivní průřez jádra přenášející tavidlo, což nutí železo pracovat při vyšších hustotách toku, než je navrženo. To pohání jádro dále po křivce B-H směrem k saturaci, což zvyšuje jak ztráty jádra, tak magnetizační proud a snižuje účiník a účinnost.

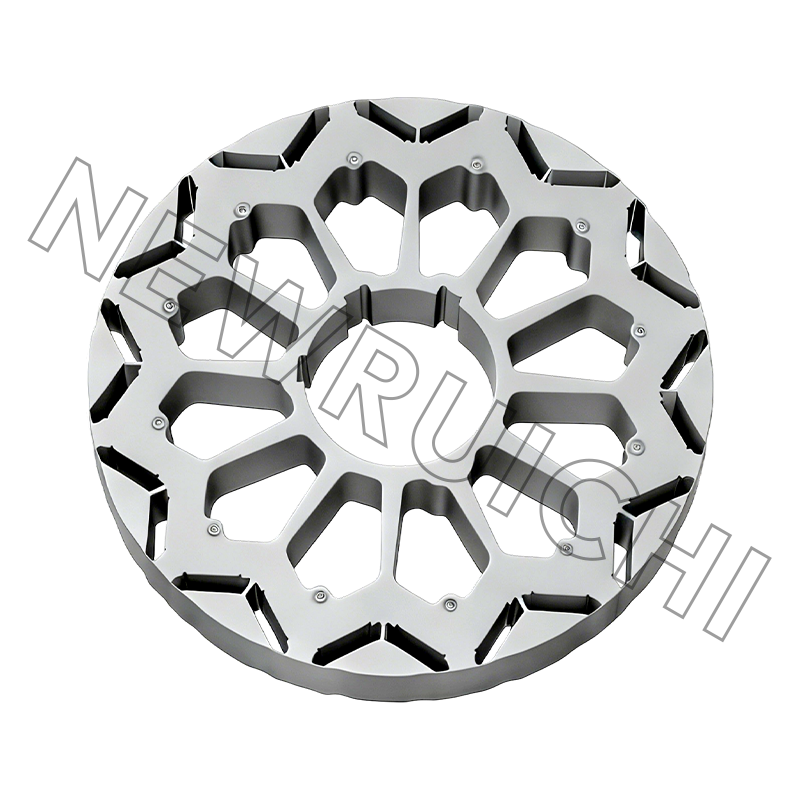

Laminace statoru v EV a vysoce účinných motorech: Současné trendy

Rychlý růst elektrických vozidel a zpřísnění globálních norem účinnosti motoru (IEC 60034-30-1, která definuje třídy účinnosti IE3 a IE4) vedly v posledním desetiletí k významnému pokroku v technologii laminování statorů.

• Tenčí laminace pro vysokorychlostní provoz: Trakční motory EV stále více pracují při základních rychlostech 6 000–12 000 ot./min se zeslabením pole až na 18 000–20 000 ot./min., přičemž produkují základní elektrické frekvence 400–1 000 Hz. Při těchto frekvencích 0,35 mm lamely – dostatečné pro průmyslové motory 50/60 Hz – produkují nepřijatelné ztráty v jádře. Přední výrobci elektrických vozidel, včetně Tesla, BYD a BMW, přešli na 0,25–0,27 mm lamely pro primární trakční motory, přičemž některé návrhy nové generace používají 0,20 mm.
• Vysoce křemíkové a neorientované druhy: Typy jako M250-35A a M270-35A (evropské označení) nebo 35H270 (JIS) se ztrátami jádra 2,5–3,5 W/kg při 1,5T, 50 Hz jsou v prémiových aplikacích nahrazovány třídami s ultranízkými ztrátami dosahujícími pod 1,5 W/kg. JFE Steel, Nippon Steel a Voestalpine mají komercializované třídy s obsahem křemíku blížícím se 4,5 % – blízko praktického limitu, za kterým se ocel stává příliš křehkou, aby ji bylo možné spolehlivě razit.

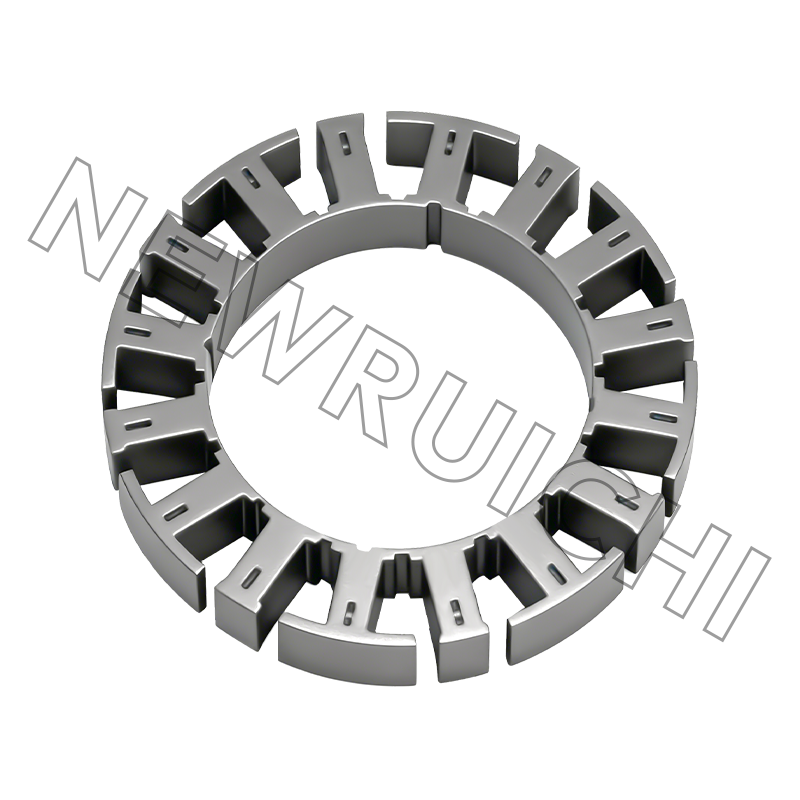

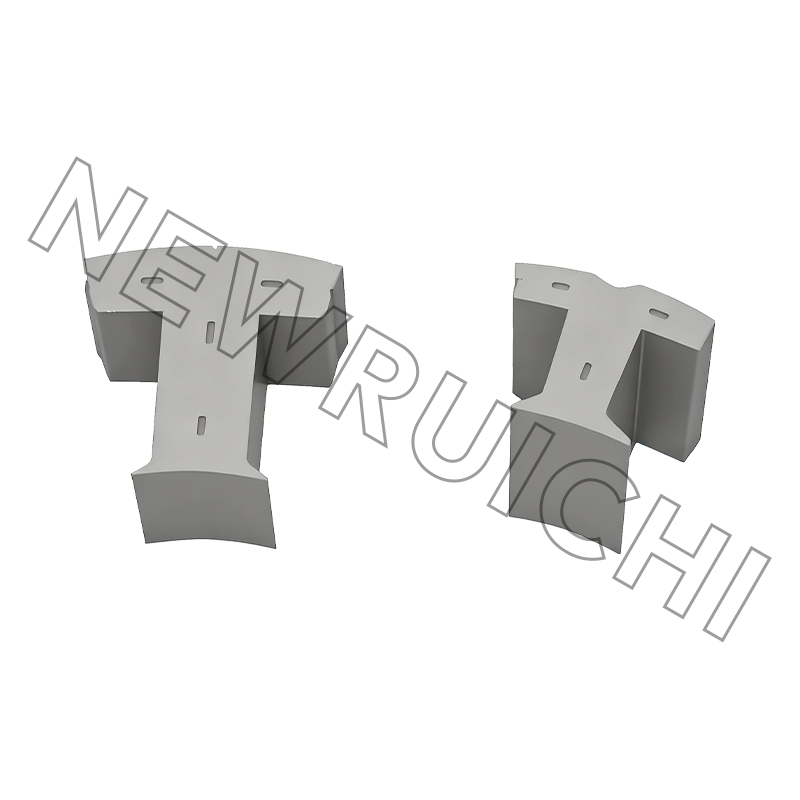

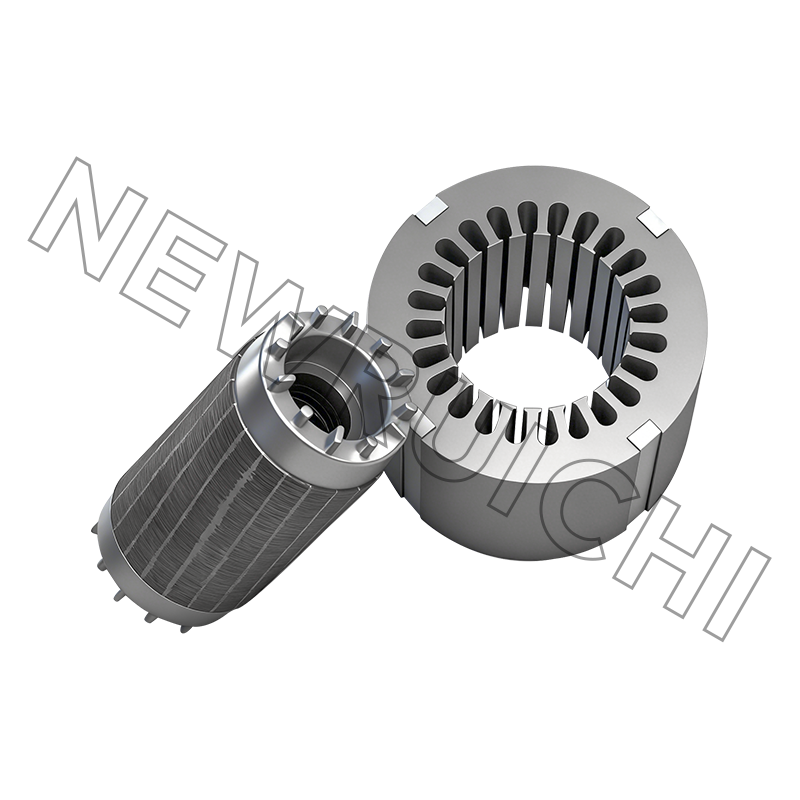

• Segmentované a modulární konstrukce statoru: Pro zlepšení faktoru plnění vinutí a umožnění automatizovaného navíjení koncentrovaných cívek používají některé konstrukce motorů segmentovaná jádra statoru – jednotlivé segmenty zubů a drážek, které jsou navinuty samostatně a poté sestaveny do celého statorového prstence. Segmentace umožňuje faktory plnění mědí 70–75 % ve srovnání se 40–55 % u distribuovaných vinutí v kontinuálních jádrech.
• Architektura motorů s axiálním tokem: Motory s axiálním tokem (palačinky) používají spíše kotoučové statorové vrstvené svazky než válcová jádra. Jejich kratší dráha magnetického toku a vyšší hustota točivého momentu na jednotku objemu je činí atraktivními pro aplikace s přímým pohonem a motorem v kolech a jejich geometrie laminace – spirálově vinuté nebo segmentované svazky disků – vyžaduje odlišné přístupy k lisování a tvarování než konvenční konstrukce s radiálním tokem.

Kontrola kvality a testování laminací motorových statorů

Magnetický výkon hotového jádra statoru se může výrazně lišit od vlastností surového plechu z elektrooceli v důsledku výrobního poškození – tlaků při lisování, otřepů, tepla při svařování a manipulace. Přísná kontrola kvality v každé fázi je nezbytná k zajištění toho, aby jádro poskytovalo svou navrženou účinnost.

• Testování rámu Epstein: Standardní laboratorní metoda (IEC 60404-2) pro měření ztráty jádra v pásech elektrotechnické oceli. Vzorky vyříznuté z výrobní cívky jsou před lisováním testovány, aby se ověřilo, zda vstupní materiál odpovídá specifikaci.
• Jednolistový tester (SST): Měří ztrátu jádra na jednotlivých listech nebo vyražených laminacích, což umožňuje ověření po vyražení. Užitečné pro detekci dodatečných ztrát způsobených samotným lisovacím procesem.
• Měření výšky otřepu: Automatizované systémy vidění nebo kontaktní profilometry měří výšku otřepů na lisovaných laminacích. Výška otřepů přesahující 0,05 mm spouštět odmítnutí nebo přepracování, protože nadměrné otřepy ohrožují mezilaminární izolaci a faktor stohování.
• Měření stohovacího faktoru: Sestavený svazek jader se zváží a porovná s teoretickou hmotností vypočtenou z plochy laminace, počtu a hustoty oceli. Významná odchylka indikuje abnormální otřepy, kolísání tloušťky povlaku nebo poškozené laminace.
• Testování mezilaminárního odporu (Franklinův test): Standardizovaný test (IEC 60404-11), který měří elektrický odpor mezi sousedními lamelami přitlačením pole sondy proti povrchu jádra řízenou silou. Nízké hodnoty odporu indikují poškozený nebo nedostatečný izolační povlak a předpovídají zvýšené ztráty vířivými proudy v provozu
