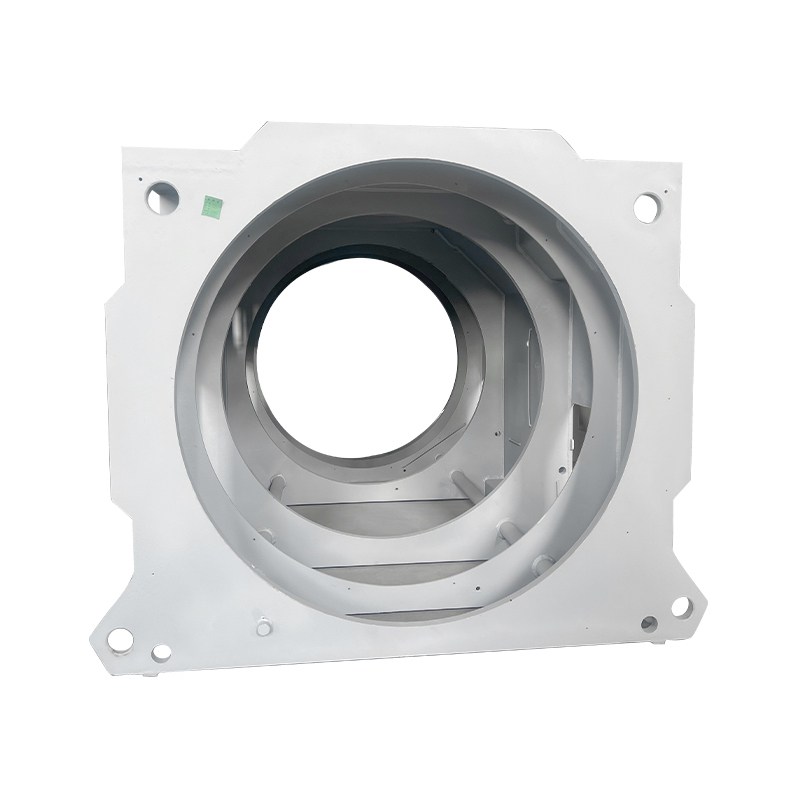

Motorová základna průmyslového svařovaného skříňového typu

I. Základní koncepce a umístění

Základem průmyslového skříňového stroje je nosná konstrukce motoru vyrobená svařovacím procesem ocelového plechu. Díky čtvercové/obdélníkové skříni jako hlavnímu tělesu je základní komponentou, která poskytuje stabilní podporu a všestrannou ochranu motoru. Uzavře vnitřní součásti motoru (stator, rotor, ložiska atd.) uvnitř skříně a zároveň poskytuje podporu, odvod tepla a ochranné funkce. Je to preferovaný typ rámu pro velké průmyslové motory a motory používané ve speciálních provozních podmínkách.

II. Klíčové strukturální vlastnosti

1. Konstrukce hlavního rámu
Čtvercový/obdélníkový průřez: Šestihranný rám svařený z ocelových plátů nebo konstrukční oceli, tvořící stabilní nosnou konstrukci se silnou odolností proti překlopení.

Modulární design: Často používá odnímatelnou konstrukci pro usnadnění přepravy a instalace; při údržbě lze díly lokálně rozebrat.

Uspořádání výztuh: Příčné, podélné nebo diagonální výztuhy jsou instalovány uvnitř rámu pro výrazné zlepšení celkové tuhosti a odolnosti proti deformaci.

2. Kritické komponenty
Základna: Nese plnou hmotnost a provozní zatížení motoru; typicky svařované ze silných ocelových plechů (8–20 mm), s nastavitelnými vyrovnávacími nožičkami ve spodní části.

Kryt: Bočnice krabicového typu, které chrání vnitřní komponenty, s vyhrazenými chladicími průchody a inspekčními/údržbovými dvířky.

Koncové desky: Umístěny na obou koncích rámu; opatřena ložiskovými otvory a otvory pro průchod kabelů a přivařena/připevněna ke skříni.

3. Funkční přednosti

Chladicí systém: Skříň je navržena s ventilačními otvory, chladicími žebry nebo chladicími potrubími pro řešení problémů s rozptylem tepla, které jsou vlastní uzavřeným konstrukcím.

Konstrukce těsnění: Na spoje jsou aplikována těsnění/těsnění, aby bylo zajištěno požadované krytí (IP54/IP55) pro prachotěsnost a vodotěsnost.

Opatření pro zvedání: Zvedací oka nebo zvedací oka jsou instalovány nahoře pro snadnější instalaci a manipulaci.

Svorkovnice: Nezávisle přivařená k boční straně krytu, poskytuje rozhraní pro elektrické připojení pro snadnější údržbu.
