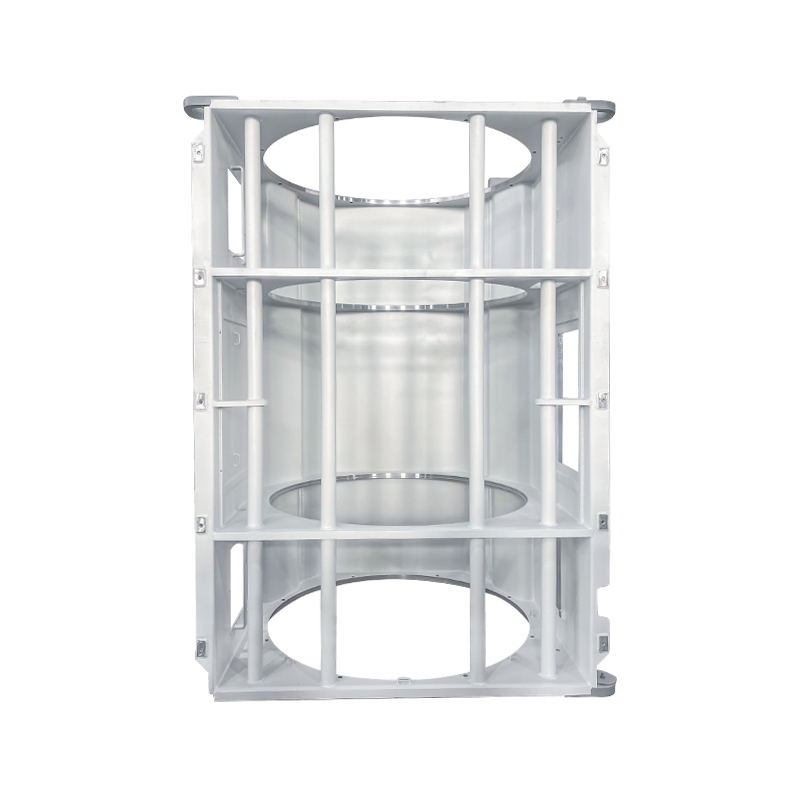

Válcový rám motoru se čtvercovou základnou

Válcový rám motoru se čtvercovou základnou je hybridní nosná konstrukce, která kombinuje čtvercovou spodní základnu s válcovou horní nebo střední částí. Spojuje stabilitu krabicového podstavce s prostorovými a funkčními výhodami válce a je široce používán v průmyslu elektromotorů. Jeho charakteristickým rysem je design „stabilní čtvercové dno, válcová horní část“: spodní část poskytuje pevnou oporu prostřednictvím čtvercové nebo obdélníkové základny, zatímco horní nebo střední válcová část splňuje speciální funkční požadavky.

Základní strukturální vlastnosti
1. Návrh kompozitních konstrukcí
Čtvercová základna:
Vyrobeno svařením ocelových plátů do robustního rámu se čtyřhrannými podpěrami, které poskytují vynikající ochranu proti překlopení.

Nastavitelné vyrovnávací nožky ve spodní části umožňují přizpůsobení nerovným podlahám a zajišťují přesné horizontální vyrovnání.

Válcová část:
Střední nebo horní část používá válcovou konstrukci, typicky vyrobenou válcováním a svařováním ocelových plechů.

Válec a čtvercová základna jsou spojeny strukturou „přechodu z kulatého na čtverec“, což umožňuje plynulou geometrickou konverzi.

Pro zvýšení funkčnosti lze začlenit vnitřní výztuhy, ventilační kanály nebo polohovací zařízení.

2. Technologie připojení klíčů
Integrované svařování: Průběžné svarové švy spojují čtvercovou základnu a válcovou část, aby byla zajištěna celková tuhost.

Výztužné desky v kritických spojích zlepšují torzní odolnost.

3. Systém podpory motoru
Válcová část pojme jádro statoru s axiálními výztuhami poskytujícími další podporu.

Na čtvercové základně jsou umístěny podstavce ložisek a chladicí systém, což usnadňuje údržbu a montáž.
